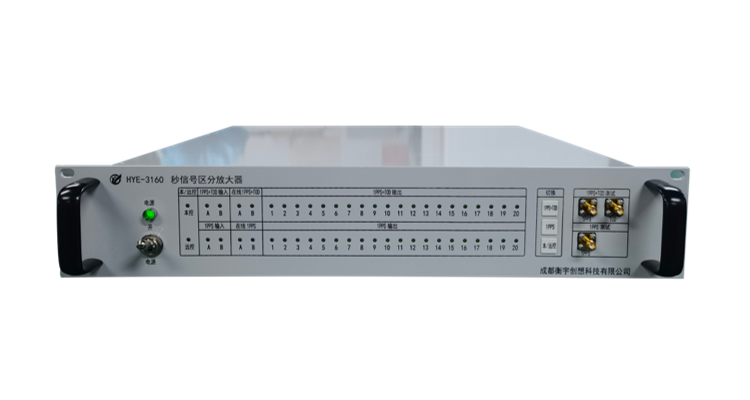

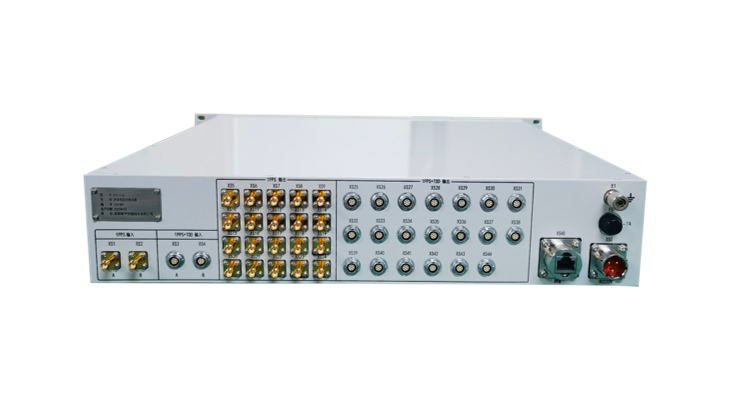

HYE-3160 双输入秒脉冲区分放大器
产品简介：
双输入脉冲区分放大器采用冗余技术设计，是一种具有2路1PPS+TOD参考信号和2路1PPS参考信号输入的高可靠的区分设备，设备内部分为独立的1PPS+TOD和1PPS脉冲两套切换选择和区分模块。
两套切换模块分别输出一路1PPS+TOD和1PPS脉冲，再分别经过时码区分模块输出21路1PPS+TOD和21路1PPS脉冲信号供用户使用。
主要功能：
◆具备2路1PPS+TOD、2路1PPS输入功能;
◆具备手动和自动选择1路1PPS+TOD输入信号，再分配输出21路1PPS和21路1PPS+TOD信号;
◆具备输入、输出信号有无状态显示功能;
◆支持网络(10/100/1000M自适应)远程监控功能，可响应查询指令，报告设备的工作状态。
产品特性及规格参数
| 技术类别 |
技术性能 |
输入1PPS
+TOD |
路数：2路 |
| 电平：RS422 |
| 输入1PPS |
路数：2路 |
| 电平：TTL |
输出1PPS+TOD
(对应输入
1PPS+TOD) |
1PPS上升沿：≤10ns |
| 1PPS+TOD路数：21路 |
| 1PPS脉宽：与输入保持一致 |
| TOD协议：与输入保持一致 |
| 1PPS路间一致性：≤0.3ns |
输出1PPS
(对应输入
1PPS) |
上升沿：≤2ns |
| 路数：21路 |
| 前沿抖动：≤100ps |
| 阻抗：（50±10)Ω |
| 电平：TTL |
| 脉宽：与输入保持一致 |
| 1PPS路间一致性：≤0.3ns |
| 网络通信接口协议：UDP，协议定制 |
| 外形尺寸 |
19英寸2U |
| 工作温度 |
-30℃～+55°℃ |
| 工作电压 |
220(1±10%)V AC |
