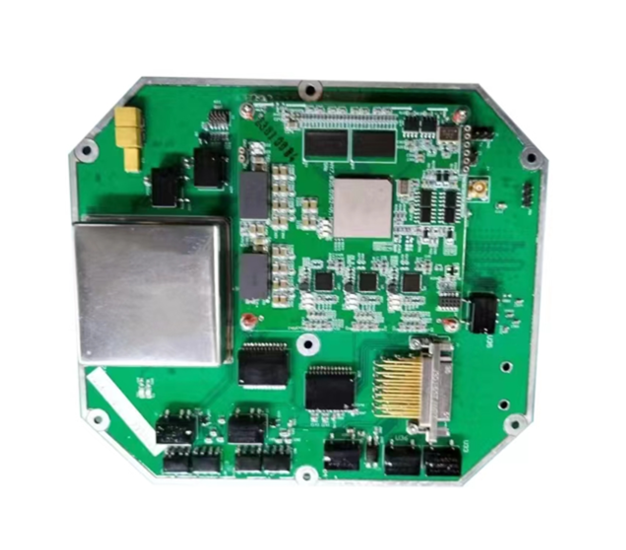

HYB-1081 时频模块
产品简介：
HYB-1081时频模块是基于北斗卫星导航系统，并兼容GPS、GLONASS、GALILEO卫星导航系统的授时模块，内置高精度接收机实时接收处理北斗、GPS、GLONASS、GALILEO卫星导航信号校准本地时钟，对外提供高精度的时间、导航数据。
HYB-1081时频模块支持RTK、电台差分功能。
主要功能:
◆支持北斗三代技术体制；
◆量具有1PPS、B(DC输出功能；
◆具有守时授时功能；
◆支持RTK、电台差分功能；
◆支持地基增强的功能；
◆具备两路以太网总线功能；
◆具有提供高精度星基增强差分卫星导航信息(SBAS)的功能；
◆具备五路RS422总线接口，两路RS232总线接口功能。
产品特性及规格参数
| 技术类别 |
技术性能 |
| 定位要求 |
水平定位误差：≤1.2m（1δ） |
| 高程定位误差：≤3m（lδ） |
| 速度误差：≤0.1m/s（1δ) |
| RTK水平定位误差：≤0.02m（1δ） |
| RTK高程定位误差：≤0.05m(1δ) |
| 水平定位重复性精度：≤0.5m（1δ) |
| 水平定位跳变次数：≤3 |
| 水平定位跳变距离：≤0.1m（1δ） |
| 水平定位轨迹平滑性：≤1km/h(1δ) |
| 授时守时要求 |
系统实时输出 1PPS+TOD 信号 |
| 1PPS+TOD授时误差：≤10ns |
| NTP同步偏差：≤0.1us |
| PTP同步偏差：≤10ns |
| UTC守时(卫星失锁24h)误差：≤10us |
| 可配原子钟守时精度：1us(24小时） |
| 地基增强要求 |
水平定位误差：≤0.3m(1δ) |
| 高程定位误差：≤0.5m（1δ） |
| 修正时间：≤2min |
| 1PPS输出要求 |
4路，包括3路TTL和1路RS422差分。3路TTL输出电压分别为3.3V、5V、12V,各路输出频率可在1Hz、5Hz、10Hz之间配置切换 |
| RS422/RS232串口 |
5路RS422接口输出星历数据、导航、TOD数据、1PPS差分信号、B(DC)码和输出星历数据，接收地基增强差分数据 |
| 2路RS232接口输出RTK、电台差分和GPS/北斗数据 |
| 以太网接口 |
具有2路网络接口，可以通过配置输出NTP或PTP数据 |
| 板卡尺寸 |
162mm×142mm×29mm |
| 工作温度 |
-45℃～+60°℃ |
| 工作电压 |
DC10V～36V 标称电压24V |
