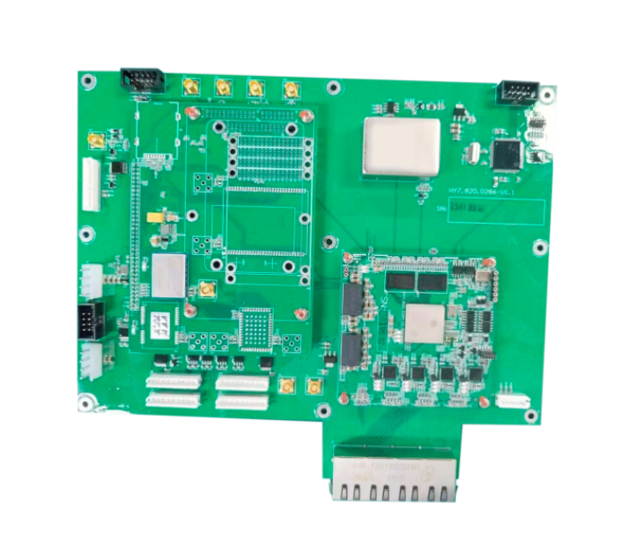

HYB-1080 多频授时定位板卡
产品简介:
HYB-1080多频授时定位板卡具有定位、授时、守时功能，可提供GNSS多频定位的高精度授时功能。
该款板卡共输出4路UDP远程监控、4路NTP网络授时、4路串口(包括RS232、RS422、422PPS、PPS(TTL))和2路1PPS输出信号，其中1路NTP兼有PTP(主/从)授时功能。
主要功能:
◆具备2路1PPS输出功能；
◆具备定位信息输出显示功能，通过低频线缆和转接板连接OLED显示屏和按键；
◆支持NTP(NTP/PTP兼容，根据需要可设置第一路成PTP)网络授时(千兆网口)；
◆支持4路NTP授时独立网段；
◆支持远程监控(串口和网口)，NTP和UDP共用网口；
◆可采用北斗三号授时或人工装订时间。
产品特性及规格参数
| 类别 |
技术性能 |
| 定位精度 |
北斗定位精度：≤5m(可定制) |
| GPS定位精度：≤5m（可定制） |
| 授时精度 |
北斗定时精度：≤5ns（可定制） |
| GPS定时精度：≤20ns（可定制） |
| NTP授时精度：≤0.1us |
| 启动时间 |
冷启动时间：≤120s |
| 热启动时间：≤30s |
| 重捕获时间：≤5s |
| 守时精度 |
每24小时不超过10us(可定制） |
| 串口/PPS时标精度 |
≤50ms |
| 1PPS秒脉冲输出信号 |
输出路数：2路 |
| 脉冲宽度：1ms±20ns |
| 物理接口：MCX-KHD接口 |
| 输出电平：5V TTL 电平 |
| 上升沿：≤1ns |
| 输出阻抗：高阻 |
| 高电平宽度：1ms±20ns |
| 板卡尺寸 |
≤270mmX270mm |
| 工作温度 |
-40°℃～+70℃ |
| 工作电压 |
直流电源：5V（1±10%） |
