| 技术类别 | 技术性能 |
| 1PPS同步精度 | <10ns（1δ) |
| NTP授时精度 | <0.1ms |
| PTP授时精度 | <50ns |
| PCle总线授时精度 | <5us |
| B(DC)码同步精度 | <10ns（1δ） |
| 接口 | 天线接口：1路SMA-50K |
| 1PPS 输出接口：1路SMA-50K TTL 电平 |
|
| NTP/PTP接口：1路 Rj45 100M/1000M |
|
| 测试接口：1组，J30J-9 | |
| 守时精度 | <10μs/24h |

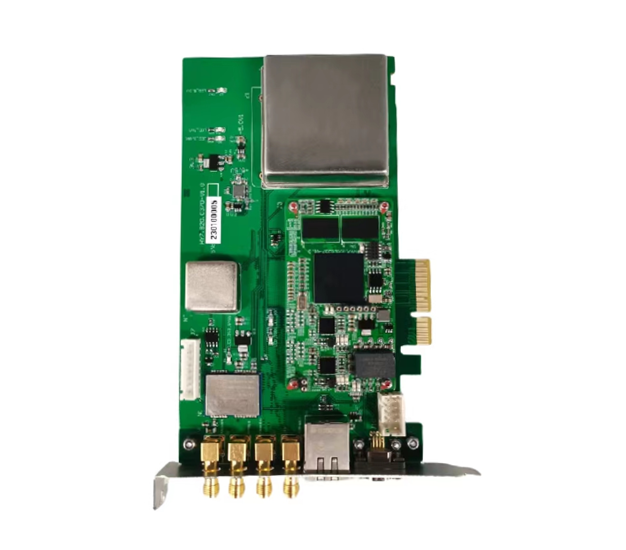

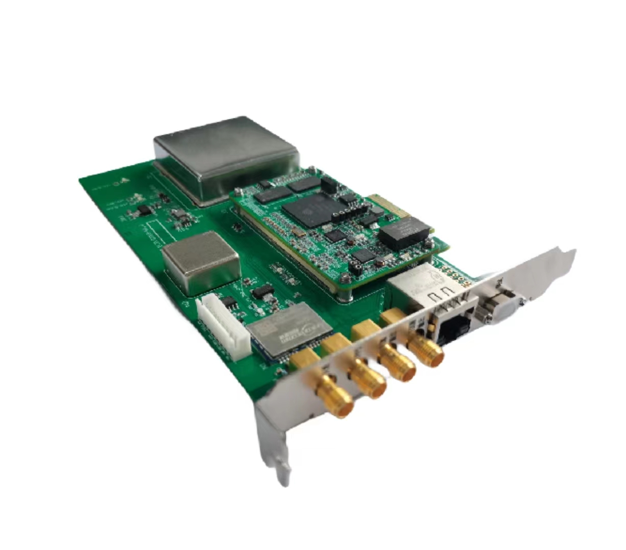

| 外形尺寸 | 标准PCle×4板卡尺寸 176.6mm×120mm×21.75mm |
| 名称 | 型号 | 引脚定义 射频 |
电平 | |
| 天线 | SMA | 芯 | +5V | |
| 壳 | GND 1PPS |
地 | ||
| 1PPS | SMA | 芯 | TTL | |
| 壳 | GND | 地 | ||
| 10M 时钟输出 |
SMA | 芯 | 方波 | |
| 壳 | GND | 地 | ||
| RJ45 | RJ45 | pin1 | NTP/PTPDO_P | |
| pin2 | NTP/PTPDO_N | |||
| pin3 | NTP/PTPD1_P | |||
| pin4 | NTP/PTPD1_N | |||
| pin5 | NTP/PTPD2_P | |||
| pin6 | NTP/PTPD2_N | |||
| pin7 | NTP/PTPD3_P | |||
| pin8 | NTP/PTPD3_N | TTL | ||
| 调试 | J30J-9 | pin1 | 北斗1PPS | |
| pin2 | 升级串口TX | RS232 | ||
| pin3 | 升级串口RX | RS232 | ||
| pin4 | TEST_INTO | TTL | ||
| pin5 | GND | 地 | ||
| pin6 | BDC 422+1 | RS422 | ||
| pin7 | BDC_422-_I | RS422 | ||
| pin8 | BDC_422+_0 | RS422 | ||
| Pin9 | BDC_422-_0 | Rs422 | ||
