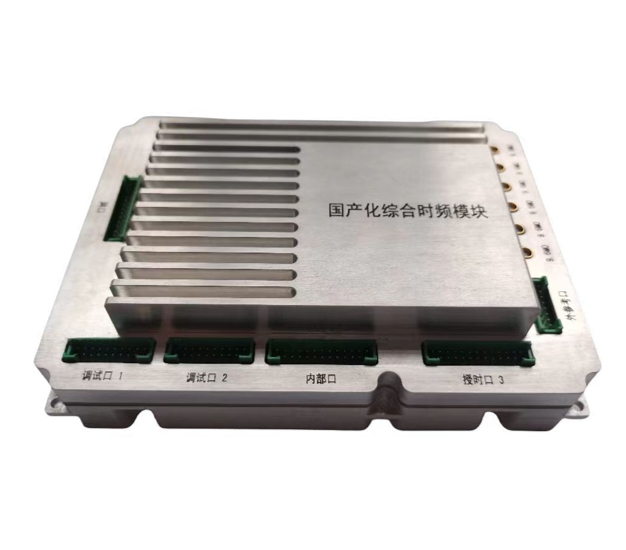

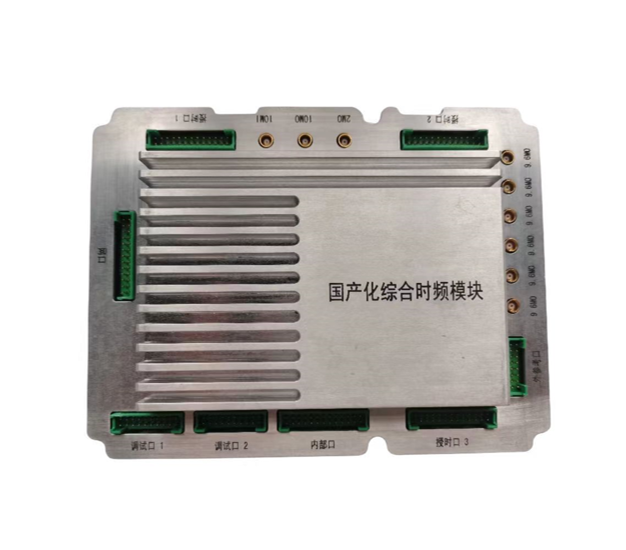

HYM-7120 综合时频模块
产品简介:
国产化综合时频模块是一款高集成度的授时模块，包括时频处理单元和原子钟模块，采用100%国产元器件及国产操作系统设计。
可接收外部(导航定位板卡)输入的1PPS+TOD标准时间信号，也可接收符合IEEE1588V2标准的PTP时间信号、GJB2991A-2008B码(DC码)信号驯服本地原子钟，经过本地算法处理可向特定用户、网口用户、B码用户提供精确的时间信息和频率信号。
支持协议包括RFC5905标准NTP协议、IEEE 1588V2标准PTP协议、SNMP V3协议和GJB2991A-2008B码(DC码)协议；输出的频率包括10MHz、9600KHz和2048KHz。
主要功能:
◆具备NTP/PTP网络授时功能;
◆NTP/PTP网络支持10/100/1000M自适应;
◆具备接收北斗信号驯服本地时钟的功能;
◆可输出6路电台TOD信号 ;
◆可输出标准1PPS+TOD协议格式时间信号;
◆可输出符合ITU标准的10MHz、9600KHz和2048KHz频率信号;
◆具备工作状态输出和参数控制功能;
◆具有SNMP协议的管理接口 ;
◆具备断电守时能力。
产品特性及规格参数
| 技术类别 |
技术性能 |
| 1PPS输出精度 |
≤50ns |
| NTP网络授时 |
局域网同步偏差优于0.1us |
| PTP网络授时 |
点对点同步偏差优于100ns |
| B(DC)码授时精度 |
优于50ns |
| 守时精度 |
≤5us/24h（驯服2小时） |
| ≤1us/24h（驯服24小时） |
| 掉电守时精度<10μs/24h |
| 频率准确度 |
优于1E-12(24小时平均) |
| 对时信号 |
RS485电平 |
| 对时精度≤100ns |
| 9600KHz输出 |
正弦波，幅度0±3dBm |
| 10MHz输出 |
正弦波，幅度10±2dBm |
| 谐波<-55dB（二次）<-60dB（三次），杂波<-75dB |
| 外形尺寸 |
150mm×115mm×37mm |
