HYB-307 1588 PTP时间同步模块
产品简介:

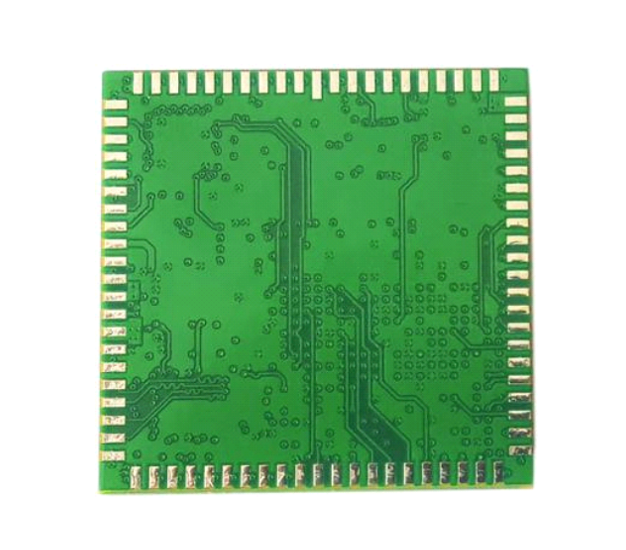

HYB-307 1588 PTP时间同步模块是专用于构建PTP和NTP网络授时服务器的高集成度的时间同步模块。模块采用邮票孔焊接，具备2个相互独立千兆以太网口，2个网口同时支持SyncE功能、PTP授时协议和NTP授时协议，还支持SNMP网络管理和UDP/TCP网络服务。两个网口可独立配置光口和电口模式。
主要功能:
◆输入1路10MHz、1路1PPS和1路TOD；
◆支持完整的PTP(IEEE1588V2)协议，支持主、从时钟和边界时钟。输出1路TOD和1PPS；
◆支持NTP V4\V3)V2和SNTP网络授时协议；
◆输出1路SyncE恢复的10MHz频率；
◆支持SNMP协议网络管理；
◆出2路独立千兆自适应网口，可通过网口在线升级；
◆支持完整LWIP协议栈网络服务功能；
◆支持SyncE功能；
◆支持串口和网口(UDP\TCP)管理监控。
产品特性及规格参数
| 技术类别 |
技术性能 |
| PTP精度 |
PTP点对点授时精度：<10ns |
| PTP二级交换授时精度(交换机支持SyncE或PTP协议)：<50ns |
| NTP精度 |
NTP点对点授时精度：<100ns |
| NTP局域网授时精度：<100us |
| NTP响应次数：>20000次/s |
| 10MHz输入 |
电平：LVTTL，路数：1路 |
| 1PPS输入 |
电平：LVTTL，路数：1路 |
| TOD输入 |
电平：LVTTL，路数：1路 |
| 1PPS输出 |
电平：LVTTL，路数：1路 |
| TOD输出 |
电平：LVTTL，路数：1路 |
| 10MHz输出 |
电平：LVTTL，路数：1路 |
| 串口输入输出 |
电平：LVTTL，路数：1路 |
| 电口网络 |
电平：COPPER，路数：2路 |
| 光口网络 |
电平：Fiber，路数：2路 |
| 供电 |
+5V |
| 功耗 |
<2W |
| 外形尺寸 |
30.48mm×30.48mm×3.5mm |
| 引脚定义 |
请联系公司销售 |
| 性能评估板 |
请联系公司销售 |
